〜物理ボタンで「再生／停止」できるところまで〜
はじめに
今回は、**Raspberry Pi Zero を使って「エンドレスミュージックボックス」**を作る。
電源を入れたら音楽が流れ、
マウスやキーボードを使わず、物理ボタンだけで操作できる小さな音楽プレーヤーがゴール。
ここまでのまとめ（現在地）
- Raspberry Pi OS Lite（GUIなし）をインストール
- Wi-Fi・SSH設定済み（パソコンから操作できる）
- USBオーディオで音が出ることを確認
- MP3ファイルをラズパイに転送
mpg123で音楽が再生できるところまで確認済み
今回はここから、
👉 物理ボタンをつないで、操作できるようにする
ところに進む。
今回やること（ゴール）
- ラズパイZeroの基板にある GPIO を使う
- GPIO17 と GND に押しボタンを接続
- ジャンパーワイヤーで仮止めして動作確認
- 問題なければ あとからはんだ付けで本固定する
いよいよボタンをつなぐ
じゃあ今回は、
ボタンを押したら音楽が再生される仕組みを作るんですね！
はい。
ラズパイの基板にある GPIOっていう機能が集まった場所に、
ボタンをつないでいきます。
いきなりはんだ付けですか？
いえいえ。
まずはジャンパーワイヤーで仮止めをします。
ちゃんと動くのを確認してから、最後にはんだ付け、という手順です。
なるほど！失敗しにくいやつですね。
GPIOってどこにある？
ラズパイZeroの基板を見ると、
- USB端子やHDMIの横に
- 金属の穴（またはピン）が
- 2列 × 20本 並んでいる場所がある
これが GPIO（40ピンヘッダ）。
今回使うのは、この中の
- GPIO17
- GND
の2つ。

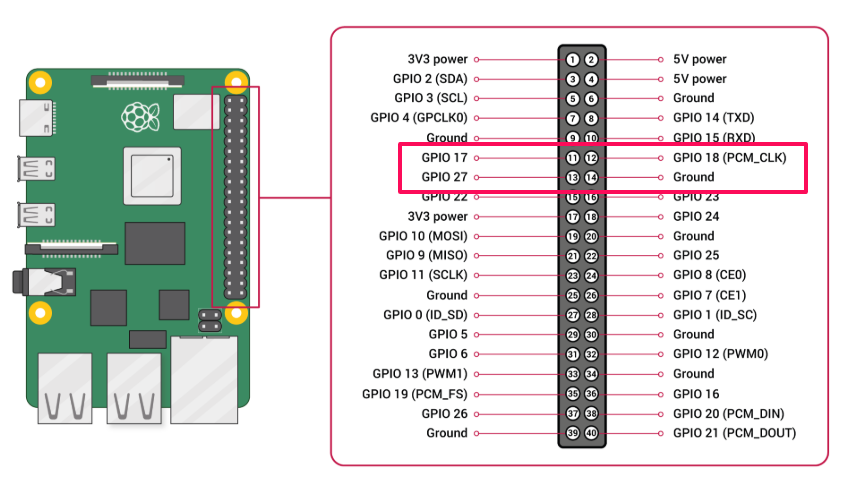

GPIO17 と GND の見つけ方

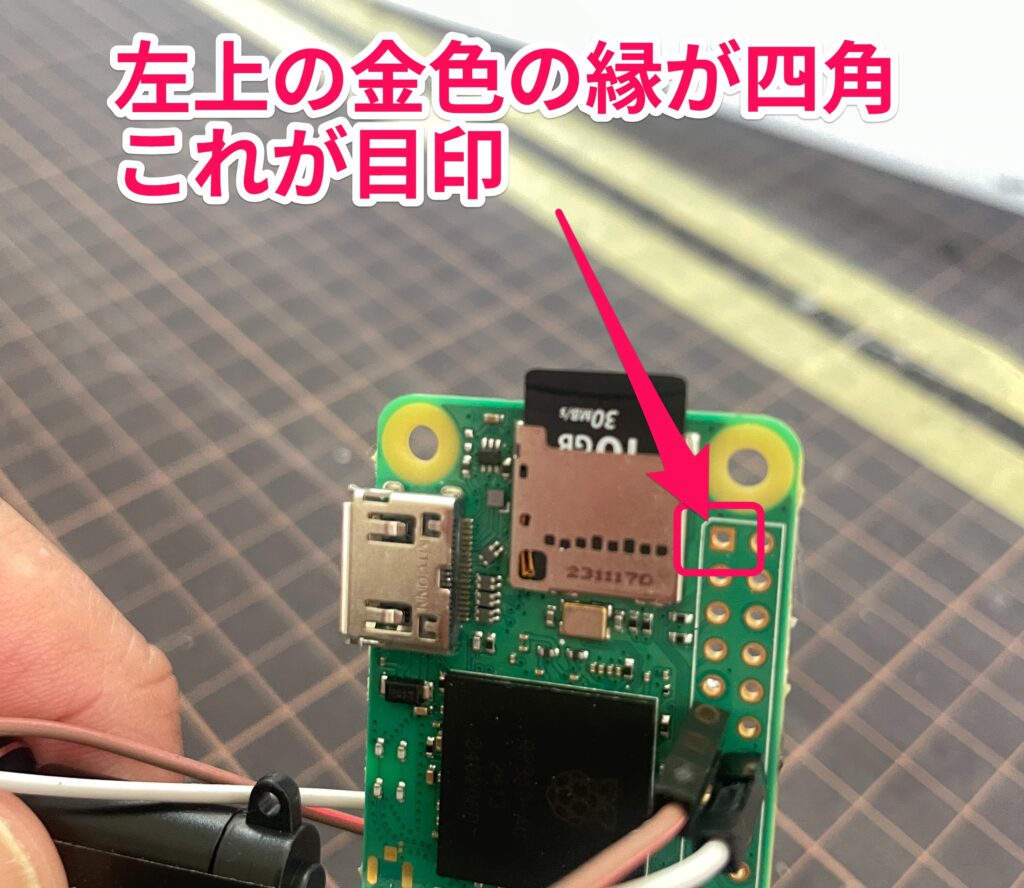

ピンの中で左上に四角の縁(1番ピン（3.3V）)がくるようにラズパイZeroを置く（写真を参考）
ここを基準に数える。
- GPIO17：物理ピン11番（上から6段目・左）
- GND：近くにあるGNDでOK（例：物理ピン6番）
ジャンパーワイヤーで仮止めする
使うもの

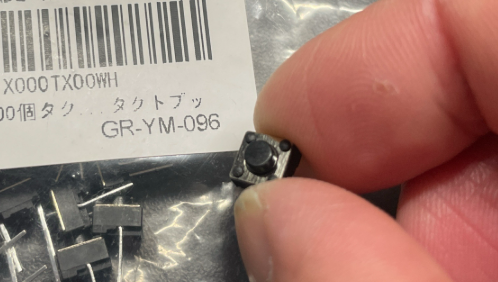

押しボタン（プッシュボタン）

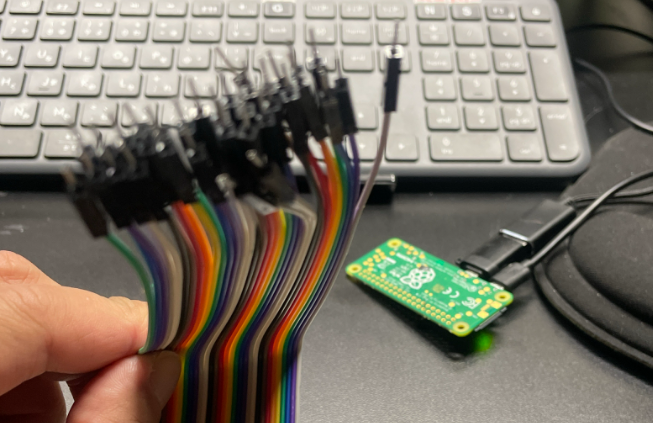

- ジャンパーワイヤー（オス–メス）
接続方法（仮止め）
- ジャンパーワイヤー①
→ GPIO17 と 押しボタンの片側 - ジャンパーワイヤー②
→ GND と 押しボタンのもう片側
向き・＋−は気にしなくてOK。
なぜ最初はジャンパーワイヤーなの？
電子工作で大事なのは、
いきなり固定しないことです。
- 配線ミスに気づける
- ピン番号を変えたくなってもすぐ直せる
- ボタンの不良チェックもできる
👉 まず仮止め → 動作確認 → 最後に本固定
これが王道。
後からはんだ付けする予定
今回の段階では、
- ジャンパーワイヤーで刺しているだけ
- まだグラグラしてもOK
動作が安定して、
「この配置でいく！」
と決まったら、
👉 ジャンパーワイヤーを外して
👉 はんだ付けでしっかり固定
する。
※ はんだ付けは 必ず電源を切ってから。
まずは反応テスト（ここ重要）
いきなり音楽は動かさない。
ちゃんとつながってるか、まず確認ですね。
その通りです！
ボタンを押したことが分かるかだけをテストしましょう。
押しボタン反応テスト用コード
python3 - << 'PY'
from gpiozero import Button
from signal import pause
btn = Button(17, pull_up=True) # GPIO17とGNDにボタン
btn.when_pressed = lambda: print("PUSH!")
print("待機中… ボタン押してみて")
pause()
PY

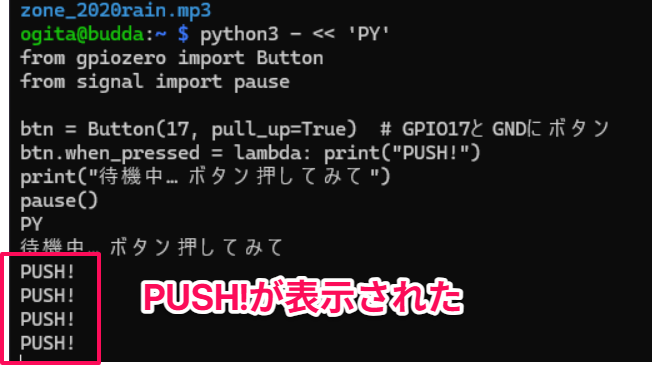

確認ポイント
- ボタンを押す
👉 ターミナルに PUSH! と表示される
出ました！PUSH!って！
いいですね！
ジャンパーワイヤーの仮止めでも、
ちゃんと信号が届いてます。
テスト終了時の注意
終わるときは必ず：
Ctrl + C
これで正常終了。
次回の GPIO busy エラー防止にもなる。
今回はここまで
今回は、
- GPIOが基板上にあることを理解し
- ジャンパーワイヤーで仮止めして
- 押しボタンの反応確認まで完了
仮止めで試せるの、安心ですね。
そうですね！
次はいよいよ、
👉 このボタンで音楽を再生・停止させる作業です。
