序文
ラズパイで作品を作っていると、
必ずぶつかる疑問があります。
「電源ボタンって、どこにつなげばいいの？」
なんとなく配線しても動くことはあります。
でも、電気の流れを理解しないままだと――
✔ なぜ動くのか分からない
✔ なぜ止まるのか分からない
✔ トラブルの原因が追えない
今回は、電力の流れをゼロから総復習する回です。
🎭 寸劇：電源ボタンはどこ？
まるちゃん
「先生！電源ボタンつけたいんですが…どこに入れればいいんですか？ラズパイの近くですか？」
先生（ogita）
「いい質問ですね。まずは電気の流れを順番に見ていきましょう。」
まるちゃん
「順番ですか？」
先生
「はい。電源ボタンは“流れの途中”に入れるものだからです。」
🔋 電力の流れを総復習
接続の順番がとても大事です。

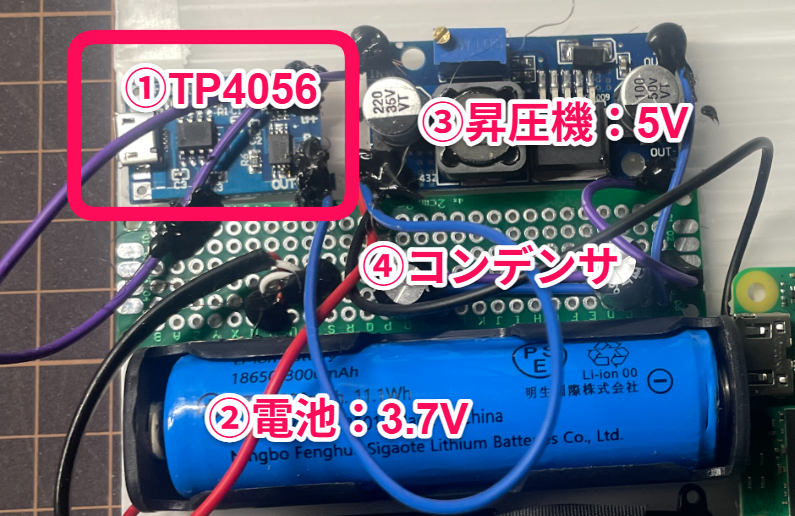

① USB電源（TP4056）
コンセント → USB → TP4056
ここで何が起きているか。
- USBから5Vが入る
- 充電回路が働く
- 赤いランプが点灯する（充電中）
つまりここは
👉 充電する場所
です。

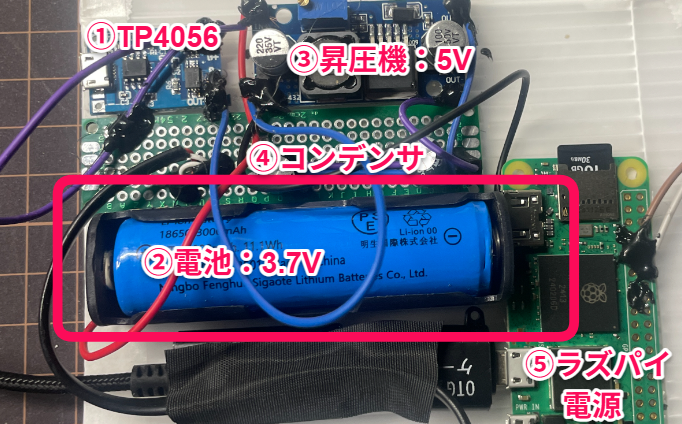

② 充電池（3.7V）
今回使っているのは
3.7Vのリチウム電池
ここがエネルギーのタンクです。
ただし問題があります。
ラズパイは…
👉 5Vで動く
3.7Vでは足りません。

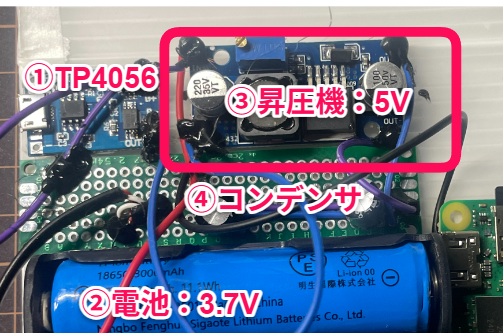

③ 昇圧機で5Vへ変換
ここで登場するのが昇圧機。
3.7V → 5V に変換します。
なぜ必要か？
ラズパイは5V前提で設計されているからです。
電圧が足りないと：
- 起動しない
- 途中で止まる
- SDカードが壊れる
だから昇圧は必須です。
🎭 寸劇：なぜコンデンサを入れるの？
まるちゃん
「でも先生、3.7Vを5Vにするだけなら、昇圧機だけでよくないですか？」
先生
「そこが大事なポイントです。実は昇圧するとき、一瞬大きな電流が流れます。」
まるちゃん
「え、なんでですか？」
先生
「5Vを作るために、3.7V側から余分に電気を引き出す必要があるからです。」
まるちゃん
「以前、常に３秒くらいで電源がプチっと切れてしい、起動しない問題があったのをわすれていました」
先生
「そうです、そこを解決するためのコンデンサですね。」
④ 基盤＋コンデンサ（1000µFと470µF）
昇圧時には
✔ 一瞬だけ大きな電流が流れる
✔ 電圧がブレやすい（電源が落ちる）
そこで登場するのが
- 1000µF
- 470µF
この2つのコンデンサ。
役割は？
👉 電気の“貯金箱”
一瞬足りなくなったときに
電気を補ってくれます。
例えるなら、
- 昇圧機＝ポンプ
- コンデンサ＝小さな貯水タンク
これがあることで
✔ 電圧が安定する
✔ 起動が安定する
✔ フリーズしにくくなる
だから基盤を1枚追加しているわけです。

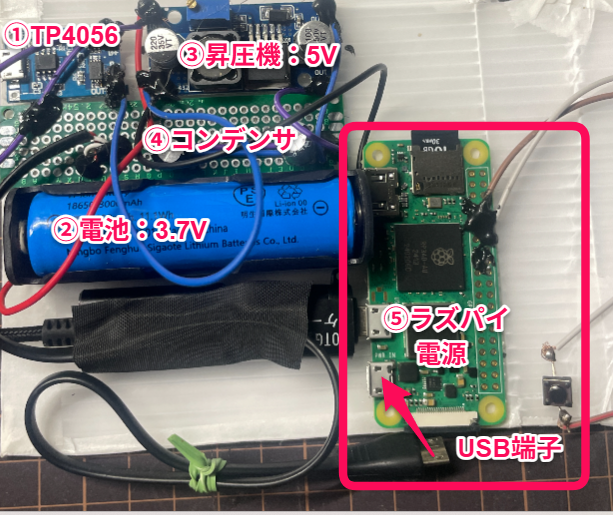

⑤ ラズパイへ供給
ここでようやく
👉 5Vがラズパイへ届く
この流れが理解できると、
「電源ボタンはどこに入れる？」
の答えが見えてきます。

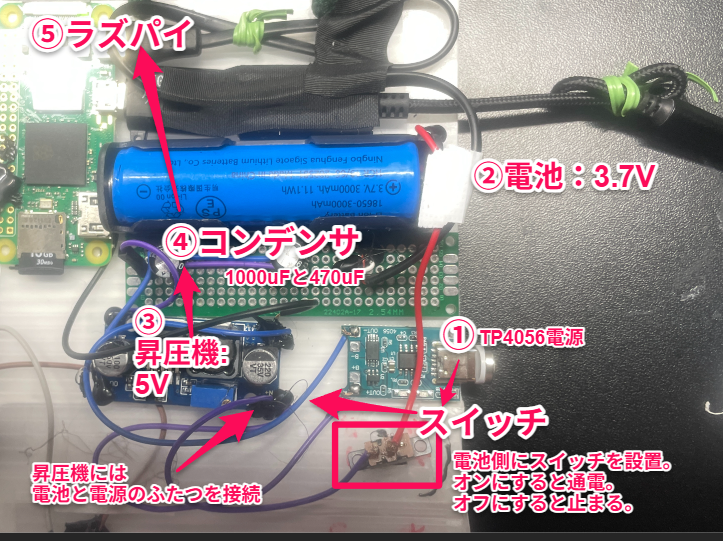

🔘 電源オンオフボタンはどこにつなげばいい？
答えは…
👉 電池と昇圧機の間
ここにスライドスイッチを入れる。
なぜここ？
ここを切れば、
- 昇圧機が止まる
- 5Vが作られない
- ラズパイも止まる
つまり
👉 電気の流れそのものを止められる
🎭 寸劇：ラズパイ側に入れちゃダメ？
まるちゃん
「じゃあラズパイの近くにスイッチ入れたらダメなんですか？」
先生
「動くことはありますが、回路全体を止めるなら電池側が確実です。」
まるちゃん
「なるほど…元栓を閉める感じですね。」
先生
「その通りです。」
🔄 ここまでの電力の流れまとめ
① USB電源（5V）
② TP4056で充電
③ 電池（3.7V）
④ スイッチ
⑤ 昇圧（5Vへ）
⑥ コンデンサで安定
⑦ ラズパイへ供給
順番が命です。
🎭 最後の質問
まるちゃん
「先生、じゃあUSBからの電源って何ボルトなんですか？」
先生
「USBは基本5Vです。」
だから、
- USB充電＝5V
- ラズパイも＝5V
なんですね。
おわりに
今回は、ボタンをつける前に
✔ 電力の流れ
✔ 昇圧の理由
✔ コンデンサの役割
✔ 電源ボタンの正しい位置
を整理しました。
電気の流れが分かると、
トラブルも怖くありません。
ここまで理解できれば、もう一段レベルアップです。
次回は最終回――
「パッケージ化」です。
